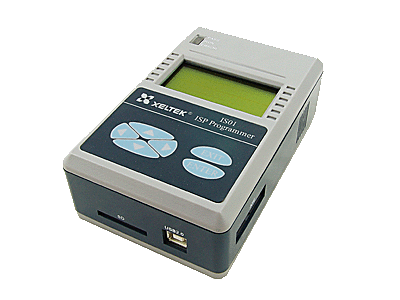

硬件功能:
★ ISP电缆提供绝大多数串行协议接口。
★ 支持主电压为件功能.
★ 1.5V 至5V 目标系统,可为低功耗目标系统供电。
★ 长线驱动电路保证最大电缆长度达2 米,时钟频率20MHz 情况下也能可靠工作。
★ 具备ESD 保护。
★ USB(2.0 高速)接口与主机通讯。
★ LCD 液晶显示屏,6 键键盘,LED 状态显示。
★ SD 卡存储工程文件(最大16GB),存储的工程文件数量有所有工程文件大小和SD卡容量限制。
★ 标准ATE 接口,外部电平信号选择工程文件、控制运行及取得运行状态。外部信号与系统全部通过光耦隔离。
★ 12VDC/2A 系统外部电源输入。
★ 夹具闭合检测电路。配合夹具使用时,利用此检测线在夹具闭合时自动启动编程操作。
软件功能:
★ 拥有庞大的器件算法库,支持几乎所有串行芯片包括MCU、串行EEPRO/FLASH、CPLD 等。支持协议包括但不限于I2C、SPI、UART、BDM、MON、MW、
JTAG、LIN、CAN、RS232 、CSI(NEC)、SCC(Fujitsu)、SBW(TI)、ICC(ST)、C2(Silicon Lab)等。
★ 支持SPI、I2C、JTAG总线多器件编程(工程组概念)。
★ 支持CPLD 之JAM, Staple 和Direct C 文件。
★ 极快的编程速度,同时速度可选择(高中低三档)以适应不同电缆长度及用户板负载特性
★ 支持动态缓冲区功能(每一芯片烧写内容不同,应用实例包括序列号、MAC地址、传感器标定等),修改接口开放。
★
SD 卡工程文件支持FAT32、FAT16 等格式;可用读卡器管理。
★ 完善的数据安全及保护功能:工程文件加密、SD 卡加密、产量限制、权限管理等;
★ 完善的DLL / API,方便二次开发及系统集成(需授权)。典型应用如ICT集成ISP。DLL支持VC、VB、LINUX、Labview等环境。
★ 强大的日志管理功能记录每部操作及结果以及阶段统计数据,为质量管理提供利器。
★ 通过USB HUB可同时控制多至12台编程器同时工作。
★ 灵活的个性化定制服务。成功案例:条码枪管理工程及运行;条码枪动态读取条码,自动将条码写入芯片指定地址并录入日志文件;与另一台设备通讯,动态读取
MAC地址或传感器标定值写入芯片;在工程文件中设定产量,将含工程文件的SD卡交第三者操作,达到设定产量后工程文件自动失效。适合以产量收取版权费的方案
供应商…
★ 标准器件算法免费升级(用户目标板严格按照ISP要求设计,目标器件ISP接口与板上其他器件无电气联接,即可使用标准算法)。用户板设计不
能适应标准算法要求或用户有特殊需求的,需订制特殊算法,软件需酌情收费。
应用领域
:
★ 研发应用之在线测试和调试。
★ 量产,线路板贴片组装完毕后在线烧写。
★ 现场应用,轻便的IS01 非常适合现场测试、维修及数据采集。
★ OEM 部件。 IS01 提供友好的软硬件用户接口,用户可十分容易地将其集成到自己的应用系统中去。典型应用为ICT(在线测试仪)集成ISP。通过集成IS01,测试
和编程可以同时进行,大大提高工作效率。
电气及机械规格:
★ PC通信接口: USB2.0(高速) 。
★ 脱机存储媒介:SD卡。
★ 电源: DC 12V /2A. 随机配电源适配器一只。
★ 主机尺寸:137 x 87 x 47 (mm); 主机重量:330g。
★ 包装尺寸,包装重量。
ISP与离线编程工艺流程的比较
|
ISP |
离线编程 |
流程 |
贴片→ICT&ISP |
离线编程→贴片→ICT |
生产周期 |
工序减少,衔接时间减少。对烧写时间较短的芯片来说总体生产周期短。 |
大批量情况下离线编程与贴片可并发,节省时间,但须保证编程与贴片之间的无缝衔接。 |
成本 |
不需适配器等耗材,成本低廉。工序减少,人为错误风险和管理成本降低。 |
需要不断投资适配器,成本高 |
可维护性 |
适合事后修改或软件升级以及动态数据的写入。 |
贴片后若想修改须拆除芯片,修改维护不易。 |
适用范围 |
适用具备ISP功能的芯片。 |
适用所有芯片。 |
标准配置:
★ 主机、电源一个、USB电缆一根、ISP线、SD卡、用户手册一本、软件光盘一张、保修卡一张。 |
