20世纪90年代随着技术的进步，芯片集成度不断提高，I/O引脚数急剧增加，功耗也随之增大，对集成电路封装的要求也更加严格。为了满足发展的需要，BGA封装开始被应用于生产。BGA是英文Ball Grid Array Package的缩写，即球栅阵列封装。

　　采用BGA技术封装的内存，可以使内存在体积不变的情况下内存容量提高两到三倍，BGA与TSOP相比，具有更小的体积，更好的散热性能和电性能。BGA封装技术使每平方英寸的存储量有了很大提升，采用BGA封装技术的内存产品在相同容量下，体积只有TSOP封装的三分之一；另外，与传统TSOP封装方式相比，BGA封装方式有更加快速和有效的散热途径。

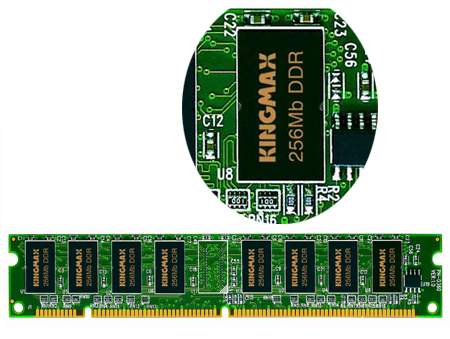

BGA封装内存

BGA封装的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，BGA技术的优点是I/O引脚数虽然增加了，但引脚间距并没有减小反而增加了，从而提高了组装成品率；虽然它的功耗增加，但BGA能用可控塌陷芯片法焊接，从而可以改善它的电热性能；厚度和重量都较以前的封装技术有所减少；寄生参数减小，信号传输延迟小，使用频率大大提高；组装可用共面焊接，可靠性高。

　　说到BGA封装就不能不提Kingmax公司的专利TinyBGA技术，TinyBGA英文全称为Tiny Ball Grid Array（小型球栅阵列封装），属于是BGA封装技术的一个分支。是Kingmax公司于1998年8月开发成功的，其芯片面积与封装面积之比不小于1:1.14，可以使内存在体积不变的情况下内存容量提高2～3倍，与TSOP封装产品相比，其具有更小的体积、更好的散热性能和电性能。

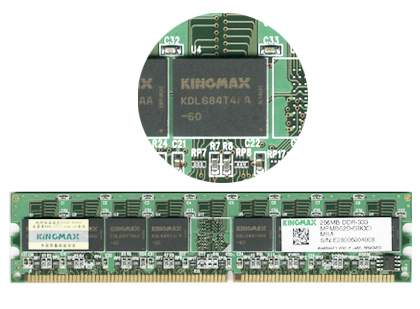

TinyBGA封装内存

采用TinyBGA封装技术的内存产品在相同容量情况下体积只有TSOP封装的1/3。TSOP封装内存的引脚是由芯片四周引出的，而TinyBGA则是由芯片中心方向引出。这种方式有效地缩短了信号的传导距离，信号传输线的长度仅是传统的TSOP技术的1/4，因此信号的衰减也随之减少。这样不仅大幅提升了芯片的抗干扰、抗噪性能，而且提高了电性能。采用TinyBGA封装芯片可抗高达300MHz的外频，而采用传统TSOP封装技术最高只可抗150MHz的外频。

　　TinyBGA封装的内存其厚度也更薄（封装高度小于0.8mm），从金属基板到散热体的有效散热路径仅有0.36mm。因此，TinyBGA内存拥有更高的热传导效率，非常适用于长时间运行的系统，稳定性极佳。
