SmartPRO 5000U量产编程器/烧录器/烧写器（已停产）

概述：

采用FPGA技术实现I/O接口可重构，彻底解决传统CPLD扩展I/O口的速度瓶颈，达到芯片的极限编

程速度；独有的芯片检测技术保证芯片的可靠烧录，采用CF卡存储编程文件，无需连接电脑就可实现

各种现场编程；支持集群量产，轻松实现芯片批量编程；液晶显示使编程细节一览无余……从经验中

提炼智慧，为您打造属于您的编程平台！

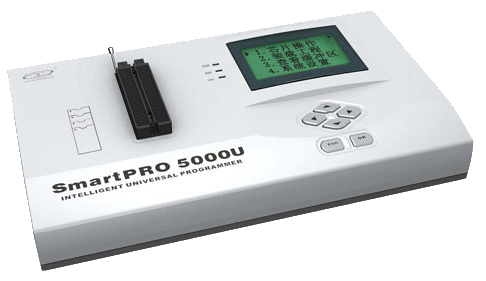

SmartPRO 5000U量产编程器/烧录器/烧写器

功能特点：

★ 可靠烧录。采用独一无二的管脚保护电路和管脚自动检测技术，并配合电气性能更为优良的时序发生电路、成熟可靠的过流保护电路和可程控的过流阀值控制

电路，编程器件最高工作电压可达9V，保证在更大范围内满足各种高低电压芯片和低品质芯片的编程，在各种环境下有效保护编程器和被烧录芯片。

★ 数据安全。采用创新的工程加密技术，用户可将要编程的数据进行加密处理，并将加密后的数据存入SmartPRO 5000U内置电子盘，软硬加密相结合，双重防

护，有效防止数据泄密。

★ 极速编程。采用第七代时序发生电路加上IC厂商认证算法，在高速CPU＋FPGA的架构下，使编程时间精确到ns级，达到速度颠峰。编程+校验一片32Mb

FLASH存储器（INTEL 28F320W18）为13秒,傲视群雄。

★ 脱机编程。采用CF卡存储编程文件，无需连接电脑，方便携带到各种现场，使用灵活。并内置32Mb电子盘，烧录较小容量芯片无需另购CF卡。

★ 产量控制。支持联机和脱机两种模式。用户在进行编程的时候，不但可以看到已被编程芯片的次数显示，还可以在编程工程中预先设置编程芯片的次数。在

实际的操作中，当编程次数达到用户预设次数时，此工程将无法继续编程芯片。由此可以达到产量控制的目的。

★ 集群量产。支持一拖八集群量产，支持用户自定义的编程步骤，芯片即插即写，轻松创造高效能。

★ 采用128×64图形点阵液晶显示屏，可选中英文界面，显示内容更丰富，编程细节一览无遗。与同类编程器相比，大显示屏可在脱机批量编程时降低操作者双

眼疲劳，设计更人性。

★ 采用USB2.0 (High Speed）通信,通信带宽高达480Mbps，解决数据传输瓶颈，领先同行。

★ 逻辑测试功能。可测试标准TTL/CMOS逻辑电路和用户自定义测试向量的非标准逻辑电路。

★ 自动识别EPROM型号。融检测功能与编程功能于一体。操作更简单。

★ 时序升级。根据客户需求，提供各类新芯片的编程支持。

★ 48脚万能全驱，支持各种通用适配器对不同封装芯片进行编程。256级程控IO电平，支持1.8V低压器件。

★ 具备独立的ICP下载线接口，可对电路板上芯片进行在线路编程，更加方便工程师现场调试。

★ 时刻追踪全球各大半导体厂商的最新芯片动向，并获得PHILIPS、ATMEL、WINBOND等众多上游半导体厂商的认可及好评。

★ 支持各大半导体公司的ARM芯片编程，并有完整的编程适配器插座系列产品供客户选配使用，对各种封装的ARM芯片编程均能轻松解决。

★ PC端编程软件支持多国语言，任意切换，并配套完整的联机帮助，上手更简单。

★ PC端编程软件增加了更多的软件功能，支持操作一键通，并允许客户自定义操作流程，满足客户不同需要。支持客户对Flash,MCU,EEPROM等各种芯片的

指定块区间进行编程、擦除等操作。增加各种芯片的配置字提示帮助，让复杂的配置功能一目了然，避免编程设置出错。

SmartPRO系列编程器功能对比表

	SmartPRO5000U	SmartPRO X8	SmartPRO X5
架构	高速CPU＋FPGA	高速CPU＋FPGA	高速CPU＋FPGA
驱动能力	48 脚全驱	48 脚全驱	48 脚全驱
支持最低电压	1.8V	1.8V	1.8V
管脚连接检测	√	√	√
ICP下载线	√	√	√
支持编程芯片种类	☆☆☆☆☆	☆☆☆☆	☆☆☆
支持编程NAND Flash	√	√	－
ARM芯片支持	√	√	支持部分
编程方式	锁紧座 ICP下载线	锁紧座 ICP下载线	锁紧座 ICP下载线
TTL/SRAM 测试	√	√	√
CF Card	√	－	－
内嵌电子盘	√	－	－
脱机模式	√	－	－
产量控制	√	√	√
量产方式	高速脱机拷贝, 自开启,批处理命令, 自动序列号生成	高速拷贝, 自开启,批处理命令, 自动序列号生成	高速拷贝, 自开启,批处理命令, 自动序列号生成

速度表

类型	容量	编程（秒）	校验（秒）	编程+校验（秒）
E28F128J3 (Parallel Flash)	128Mb	106.4	9.3	115.7
28F640W30 (Parallel Flash)	64Mb	17.5	7	24.5
W25P80 (Serial Flash)	8Mb	9	7	16
P89V51RD2 (MCU)	64K Bytes	3.5	1	4.5
LPC2214 FBD144 (ARM)	256K Bytes	9.95	7.96	17.9
AT91SAM7S256 (ARM)	256K Bytes	3.95	3.36	7.3

规格参数

★  器件支持：EPROM、Paged EPROM、并行和串行EEPROM、FPGA配置串行PROM、FLASH存储器（NOR 和NAND）、BPROM、NVRAM、SPLD、

CPLD、EPLD、 Firmware HUB、单片机、MCU、ARM、标准逻辑器件等，器件工作电压1.8-9V。

★  封装支持：DIP、SDIP、PLCC、JLCC、SOIC、QFP、TQFP、PQFP、VQFP、TSOP、SOP、TSOPII、PSOP、TSSOP、SON、EBGA、FBGA、

VFBGA、μBGA、 CSP、SCSP等

★  联机通讯接口： USB2.0(High Speed )

★  操作系统：Windows NT/2000/XP

★  脱机模式存储体：内置32Mb电子盘，Compact FLASH卡

★  选择配置：适配器、CF卡

★  电气规格：电源输入： AC 100V-240V/47-63Hz，电源输出：12V/2A

★  机械规格：主机尺寸：L×W×H:280mmX170mmX57mm ，重量：0.9Kg（1.98 Pounds）

销售清单

★  SmartPRO 5000U通用编程器 1 台

★  USB通讯电缆 1 条

★  ICP下载电缆1条

★  DC12V/2A电源适配器 1 只

★  产品光盘 1 张

★  产品保修卡 1 张
