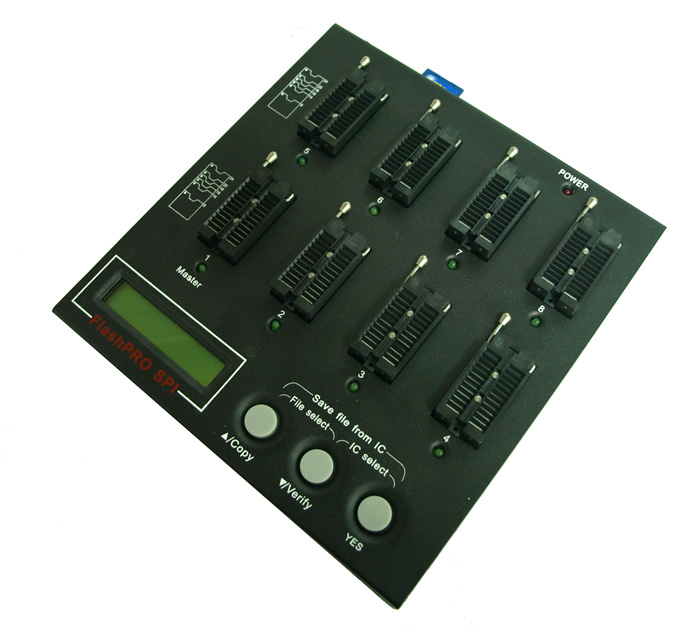

FlashPRO SPI 编程器/烧录器/烧写器


      点击看大图 FlashPRO100 编程器/烧录器/烧写器

本编程器使用从SD/MMC卡读取文件并编程的独特的编程方式,省去制作母片的步骤;同时也可以工作于1到7的IC拷贝模式。
软件自动升级,通过在SD/MMC卡中放入升级文件完成对产品软件的更新,添加对新型号SPI Flash的支持。
本机提供一个以 “ Versatile ” 命名的万用IC型号对于大多数SPI Flash在以卡为数据源时都可以使用此型号拷贝。
方便的文件上传功能,直接把SPI Flash中数据保存到SD/MMC卡。
累计拷贝成功的IC数目显示功能,方便批量生产计数



功能说明
注释
● 母片的放置位置在 [MASTER] 即8号IC座。
● 拷贝的数据源:如果您插卡则数据源为卡,否则为母片。
● 下文中提到的 “ 同时按两个按键 ”是指在第一个键按下并保持,再按下第二个键(即只要出现两个按键在某一时刻都处于按下状态)。


按键功能
● 确认 [YES]
在空闲状态按此键开始自动拷贝,工作的顺序为(擦除→编程→校验),如果在此过程中检测到错误对应IC的指示灯将熄灭(如果使用母片则其指示灯为常灭)
。校验结束后显示屏右下角将显示累计拷贝成功的IC数目,每次使用 “ 文件选择 ”功能后计数器清零。
● 下一个 / 校验 [▼/ Verify]
在空闲状态按此键开始校验,如果在此过程中检测到错误对应IC的指示灯将熄灭(如果使用母片则其指示灯为常灭)。 “ 校验 ” 功能不影响拷贝成功IC的计数。
● 上一个 / 拷贝 [▲ / Copy]
在空闲状态按此键开始拷贝,拷贝前本机将检测芯片是否为空,如果不为空则进行擦除。
拷贝完成后如果当前文件是第一次进行拷贝,将进行校验以排出文件损坏的问题。在此过程中检测到错误对应IC的指示灯将熄灭(如果使用母片则其指示灯为常灭)。
拷贝结束后显示屏右下角将显示累计拷贝成功的IC数目,每次使用 “ 文件选择 ” 功能后计数将清零。
● 文件选择 [File select ]
在空闲状态并已经插卡同时按 [▼/ Verify][▲ / Copy] 键将进入 [File select ] 模式,此时显示屏第一行显示按 [YES] 键将执行的命令,显示屏第二行显示根目录,或上一次使用过的文件名。
第一行显示状态包括:
“ Enter DIR ”:按 [YES] 进入当前目录
“ Select file ”:按 [YES] 选择当前文件作为编程的数据源
“ UP. . ”:按 [YES] 返回上一级目录
[File select ] 模式使用 [▼/ Verify][▲ / Copy] 键浏览当前目录内文件或目录,遍历文件夹后允许您返回上一级目录。想快速返回上一级目录请同时按
[▼/ Verify][▲ / Copy] 键;想快速返回根目录请同时按 [▼/ Verify] [YES] 键。
● IC选择【IC select】
在空闲状态同时按 [▼/ Verify][YES] 键将进入【IC select】模式, 此时显示屏第一行显示IC型号,显示屏第二行提示信息。使用 [▼/ Verify][▲ / Copy]
键找到您需要的IC后按 [YES] 键确定并退出到空闲状态。在【IC select】 模式您可以同时按 [▼/ Verify][▲ / Copy][▼/ Verify] [YES] 键,快速在各个
芯片生产厂商间切换。
● 上传文件 / 取消【Save file from IC / cancel】
在空闲状态并已经插卡同时按 [▲ / Copy][YES] 键屏幕显示 “ File " FLASHPRO.BIN " will overlay” 提示根目录中的文件 “ FLASHPRO.BIN ” 将被覆盖,
此时按 [YES] 键将从母片位置读取数据并保存到根目录中的文件 “ FLASHPRO.BIN ” 中。如果在非空闲状态按此键将强制取消正在进行的工作返回空闲状态。

FlashPRO SPI适配器支持芯片

CNV-SOP-DIP20-SPI(宽8脚-238mil),封装为SOP8,支持以下芯片型号:
ST
M45PE10,M45PE16,M45PE20,M45PE32,M45PE40,M45PE80,

CNV-SOP-DIP28-SPI(宽16脚-405mil),封装为SOP16,支持以下芯片型号
AMIC
A25L016,A25L032,A25L040,A25L080,A25L16P,A25L40P,A25L80P
ATMEL
AT25DF321,AT26DF321
EON
EN25B32,EN25B64,EN25F16,EN25P32,EN25P64
MACRONIX
KH25L1605D,KH25L1636D,KH25L3205D,KH25L6405D,KH25L8036D,MX25L12805,MX25L12845E,MX25L1605,MX25L1635,
MX25L1636,MX25L3205,MX25L3235,MX25L6405,MX25L6445E,MX25L6446E
NEXFLASH
NX25P16,NX25P32
SAIFUN
SA25F160
SPANSION
S25FL016A,S25FL032A,S25FL064A
SST
SST25VF032B
ST
M25P16,M25P32,M25P64,M25PE32,M25PE64
WINBOND
W25P16,W25P32,W25P64,W25Q16,W25Q32,W25Q64,W25X16,W25X32,W25X64

其他适配器都是用通用的,一一对应的宽8脚和窄8脚的座子。

SD / MMC卡数据文件制作
● 为了避免卡中文件损坏导致的编程错误,在编程时我们使用了两个文件。一个是原文件(例:xx . bin)把这个文件复制一个更改扩展名为 “ ver ”(例:xx .ver),要求两个文件的文件名相同,扩展名为别为 “ bin ” 和 “ ver ”,并把他们放到同一个目录。在编程时使用扩展名为 “ bin ” 的文件,校验时使用扩展名为
“ ver ” 的文件。这样其中任意一个文件损坏都可以在校验时查出,当校验总是出现全部失败的情况时,请查实是否有文件损坏。
● (扩展名更改方法:我的电脑 — 工具 — 文件夹选项 — 隐藏已知扩展名,把前面的勾去掉,就可看到扩展名了)
● 推荐的使用方法:
在根目录为每种机型创建文件夹,然后在文件夹里为不同产品创建文件。如果单个文件夹中文件太多将不易于浏览,应采用多层文件夹的方式组织文件。为了便于识别,文件名应使用英文或数字长度不大于8。


支持芯片列表
AMIC:

A25L512, A25L010, A25L020, A25L040, A25L080, A25L016, A25L032, A25L05P, A25L10P, A25L20P, A25L40, A25L80P, A25L16P

ATMEL: http://www.atmel.com/products/Sflash/
AT25DF041A, AT25DF321, AT25F004, AT25F512, AT25F512A, AT25F2048,AT25F4096, AT25F1024A, AT25FS010, AT25FS040, AT26DF081A, AT26DF161A,AT26DF321,AT26F004

EON:http://www.eonsdi.com/
EN25B05, EN25P05, EN25B10, EN25P10, EN25BF20, EN25P20, EN25F20,EN25B40, EN25P40, EN25F40, EN25B80, EN25P80, EN25F80, EN25T80,EN25B16,EN25P16, EN25T16, EN25F16, EN25B32, EN25P32, EN25B64, EN25P64

Excel Semiconductor Inc:  http://www.excelsemi.com/sub_2_1.htm
ES25P10, ES25P20, ES25P40, ES25P80, ES25P16, ES25P32, ES25P64

ESMT: http://www.esmt.com.tw/
F25L04UA, F25L004A, F25L08PA, F25L008A, F25L16PA, F25L016A,
F25L032A, F25L064A, F25L04PA, F25L32PA, F25L64PA

北京芯技佳易微电子科技http://www.gigadevice.com
GD25D10, GD25F10, GD25T10, GD25D20, GD25F20, GD25T20,GD25D40,GD25F40, GD25T40, GD25D80, GD25F80, GD25T80, GD25D16,GD25F16,
GD25T16, GD25D32, GD25F32, GD25T32, GD25D64, GD25F64,GD25T64

ST: http://www.stmicroelectronics.com.cn/
M25P05A, M25P10A, M25P20, M25P40,M25P80,M25P16,M25P32,
M25P64,M25PE10,M25PE20,M25PE40,M25PE80,M25PE16,M25PE32,M45PE10,M45PE20,M45PE40,M45PE80, M45PE16,M45PE32

MXIC: http://www.mxic.com.tw/
MX25L512, MX25L1005, MX25L2005, MX25L4005, MX25L8005, MX25L1605,MX25L1636, MX25L1635, MX25L3205, MX25L3235, MX25L6405, MX25L12805, MX25V512, MX25V8005, MX25L8025, MX25L3255, MX25L6445E, MX25L6455E

Macronix KH Brand:http://www.macronix.com.hk/
KH25L4005A, KH25L8036D, KH25L1605D, KH25L1635D, KH25L1636D,KH25L3205D, KH25L3235D, KH25L6405D, KH25L6435D, KH25L512MC,KH25L512AMC, KH25L1005MC, 25L1005AMC, 25L2005AMC, 25L8005M2C,25L1605AMC

NexFlash:
NX25P80, NX25P16, NX25P32

Chingis Technology Corporation: http://www.chingistek.com/
Pm25LV512, Pm25LV010, Pm25LV020, Pm25LV040, Pm25LV080, Pm25LV016,Pm25LV032, Pm25LV064

Saifun Semiconductors: http://www.saifun.com/
SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320,

Silicon Storage Technology SST: http://www.sst.com/
SST25VF512A, SST25LF010A, SST25VF010A, SST25LF020A,SST25VF020,SST25LF040A, SST25VF040B, SST25LF080A, SST25VF080B, SST25VF016B,SST25VF032B, S25FL004A,S25FL040A,S25FL008A,S25FL016A,S25FL032A,S25FL064A

Winbond:  http://www.winbond.com/hq/chs/
W25P10, W25X10, W25Q10, W25P20, W25X20, W25Q20, W25P40, W25X40,W25Q40, W25P80, W25X80, W25Q80, W25P16, W25X16, W25Q16, W25P32,W25X32, W25Q32, W25P64, W25X64, W25Q64, W25D10, W25D20, W25D40,W25D80, W25D16,W25D32,W25D64
支持“Versatile”命名的万用IC型号,您可以用它来拷贝所有SPI Flash芯片(只能以SD/MMC卡作为数据源)
