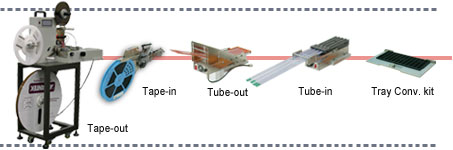

★   包装可弹性转换：此系统可供IC不同包装媒介Tray、Tube、Tape等进、出料设备间的快速转换平台。

★   精准的定位系统：配备两台定位精准的CCD。一CCD固定于机台上，用于定位IC与定位IC抓取设备；另一CCD装置于机器手臂上，用于定位烧录用的测试座

(Sockets)。

★   多组烧录接口：依IC烧录时间长短，可弹性安装1~4台ALL-100烧录模块，各模块有1或4或6或8个烧录座，以有效缩短等待时间。

★   最多一次可达32颗IC的烧录产出(4台 x 8座)

★   高产出：1,000 UPH（3.6秒的平均置放时间）

★   最小的组装改变：万用型的驱动线路设计，使同一封装的各种种类IC尽可能适用于同一烧录模块，即便需更换Sockets时，也仅需简单的动作即可置换。

★   IC封装与包装更换快速且易于维护：附有自动诊断功能。独特的模块设计使维护、维修与置换简便，更换不同的进、出料设备也很容易。

★   功能强大的操作软件：资料设定与测试结果会自动的储存，以备下次开机操作时使用，并追踪品质与产出。人性化的操作接口使生产作业更为容易！

★   体积精巧：仅800mm(宽) x 900mm(深) x 1200mm(高)，节省生产空间。

产品规格

★   传动系统

Throughput : 1,000UPH, 3.6sec/unit handler index time; X-Y drive : High performance servo drive system. Transmission : Ball

screw & linear guide mechanism.

Resolution : X axis : 0.02mm, Y axis : 0.02mm, Z axis : 0.02mm.

Max. stroke : X axis: 365mm, Y axis : 595mm, Z axis: 25mm.

Theta axis resolution : 0.5°. Pick & Place head placement accuracy : 0.08mm. Pick & Place head placement force :<1.6kg. Component processing range :

SO8 ~ QFP256.

★   视觉系统

Camera : 752x582 pixelsCCD x 2. Field of view : 19.2mm x 19.2mm. Vision alignment : Corner of body. Vision resolution : 0.08mm. Process time per view :

~ 0.3 sec.

★   烧录系统

Built-in programmer : ALL-100 Universal Programmer. Programming site : 8 sites x 4 sets = 32 sites. Pin driver : 68 universal pin drivers per set.

Applicable products : PROM, EPROM, EEPROM, FLASH, MCU, PLD, PAL, FPGA. Applicable packages: SOP, SSOP, PLCC, MLF, TSOP, BGA, BGA, QFP, TQFP.

★   进出料装置

JEDEC Tray : One tray (base)or two trays (optional) for both Fresh and Pass units.

Plates for rejects : One for vision rejects and the other for programming rejects.

Tube input :150mil, 208mil, 300mil, PLCC32, PLCC44 packages available, 4 tubes each package.

Tube output :150mil, 208mil, 300mil, PLCC32, PLCC44 packages available, 4 tubes each package.

Tape input : 12 ~ 34mm. Tape output : 12 ~ 34mm.

★   控制器: Built-in Controller : PC-based control with Windows 2000. Display : 17" TFT LCD monitor. Data entry : Keyboard / mouse.

★   电源: AC voltage : 208 ~ 240V / 50-60Hz. Power consumption : 1.0 KVA. Internal DC voltages :5V, 24V.

★   空压: Air pressure : 80 psi (5.56 bar). Air consumption : 32 lt/min.

★   尺寸: W x D x H : 800mm x 900mm (base unit) x 1200mm. ( H: 1660mm with tower light installed )

W x D x H : 800mm x 1130mm (with tube-in / tube-out media installed) x 1200mm.

W x D x H : 800mm x 1500mm (with tape-in / tape-out media installed) x 1200mm.

★   重量: ~ 150kg.
